基于SC1933C和HUSB339的60W GaN充电器方案

5 24, 2019

INNOSwitch3 SC1933C简介

2018年10月25日,ANKER在美国纽约发布了充电领域划时代的新品“ANKER PowerPort Atom PD 1” GaN充电器,因搭载了高频高效的GaN(氮化镓)功率器件而备受业界关注。2019年3月,ANKER GaN技术充电器的第一款产品正式在国内上市,名叫ANKER PowerPort Atom PD 1,它支持USB PD快充,最大输出达30W。充电头网进行了拆解,发现搭载了PI INNOSwitch3系列、内置GaN器件的芯片SC1933C。


▲充电头网的拆解图片

由SC1933C的规格书介绍可以看到,SC1933C可以支持最大输出功率65W、,涵盖了了30W、45W、60W和65W等典型PD功率输出。SC1933C的高频率、低损耗的优势,能够提高充电器的功率密度,减小充电器的体积和重量,更加便于携带。


▲SC1933C产品简介

HUSB339简介

HUSB339是国内首家通过USB PD3.0 PPS认证的芯片级产品。它集成了多种方便易用的功能,可以帮助您设计一款更可靠,性价比更高的产品。HUSB339的主要规格如下:

        - 支持5V,9V,12V,15V,20V五档典型的FPDO

     - 支持5V ~ 23.5V 范围内自由设置FPDO档位,最大电流等级5A,最大功率115W


▲HUSB339典型应用电路


▲HUSB339 PD小板照片
基于SC1933C和HUSB339的60W GaN充电器方案

下图是60W PD PPS充电器参考原理图,采用了SC1933C和HUSB339芯片。基本规格如下:

输入规格:

输出规格:

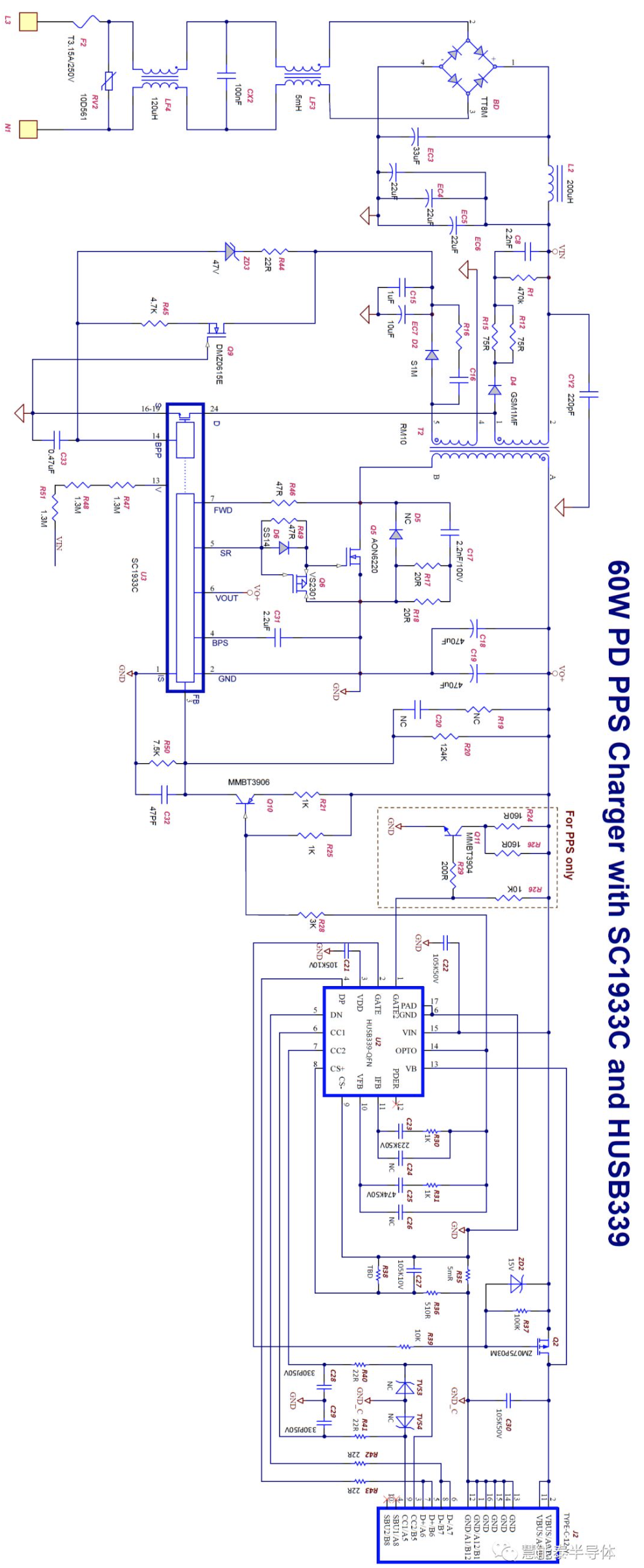

▲60W PD PPS充电器参考原理图

欢迎联系我们的销售团队索取参考原理图设计资料,或者现场评估Demo板。联系邮箱:steven.huang@hynetek.com。
